ESE提前放電避雷針SI25I SI40I SI60I

雷電放電前，nVent ERICO INTERCEPTOR ESE i系列可在高強度靜電場條件下在端子尖端生成受控強度和頻率的脈沖，因此可以從端子處產生上行先導，迎向來自雷雨云的下行先導。這些提前放電式避雷針(ESEAT)符合2011版NFC17-102。設計要求、保護水平計算和保護半徑取自該標準。由于具備內部控制電路，與其他無源元件相比，nVent ERICO INTERCEPTOR ESE i系列可以提早觸發上行先導。 nVent ERICO INTERCEPTOR ESE i系列已經按照法國 NFC17-102/2011 版修訂要求在獨立高壓實驗室內經過廣泛測試。測試按照該標準中的定義，旨在模擬自然發生的條件，并且允許在不同類型的防雷系統之間進行性能比較。

產品特色

1、按照NFC17-102及類似標準進行設計和測試

2、提供三種型號以適應特定現場要求；
3、適合與各種引下線系統（包括支桿、絞合導體和 nVent ERICO Ericore 超絕緣引下線ERICORE、計數器LECIV等）配合使用。

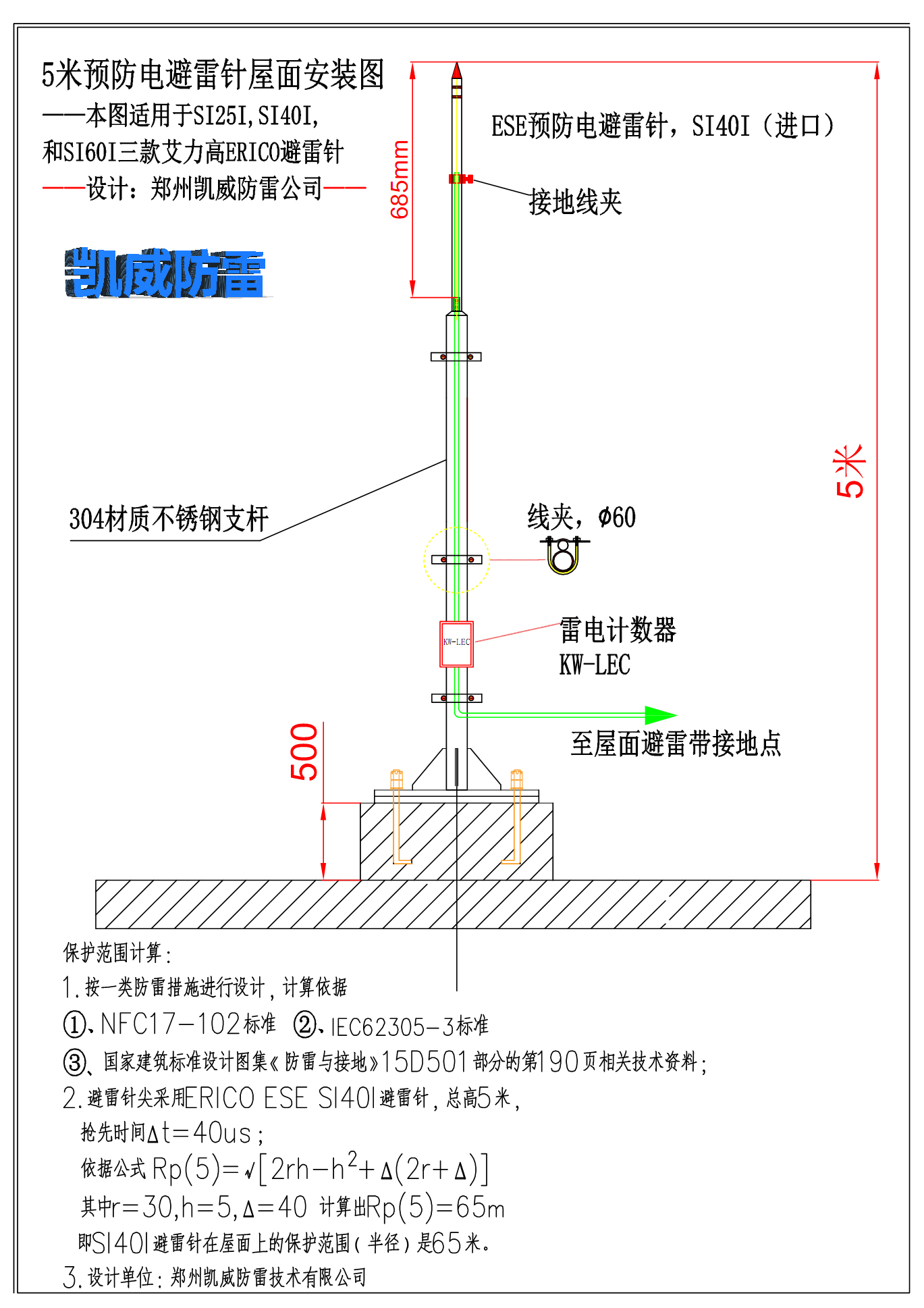

SI避雷針安裝圖

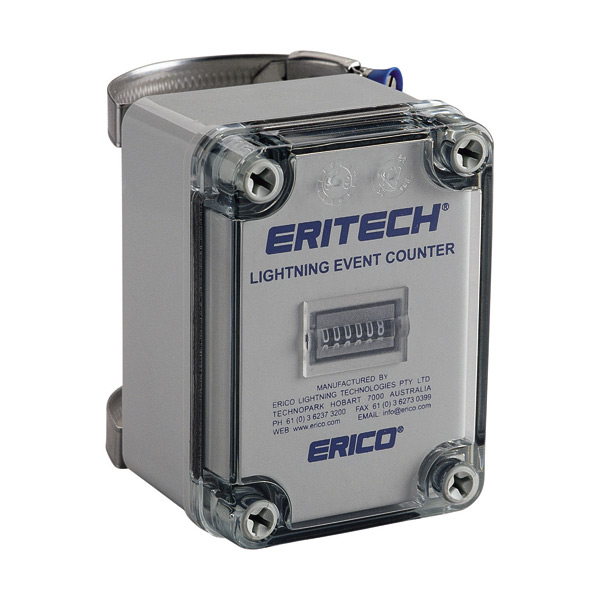

計數器LECIV

規格型號Part Number	SI40I	SI25I	SI60I
材質	不銹鋼 304L (EN 1.4306)
觸發提前時間，?T	40 µs	25 µs	60 µs
有效投影面積	16,710 mm²	17,613 mm²	17,355 mm²
溫度		120 °C Max
直徑 (Ø)		28 mm
高度 (H)		684.6 mm
螺紋尺寸 (TS)		MF25
元件重量	1.36 kg	1.53 kg	1.45 kg
Complies With	NF C17-102:2011 ； NP 4426:2013 ；UNE 21186:2011
Certifications	ICECON AT 016-05-3747-2018 (羅馬尼亞)；Qualifoudre
UPC	78285684794	78285684793	78285684795
EAN-13	8711893132656	8711893132649	8711893132663
