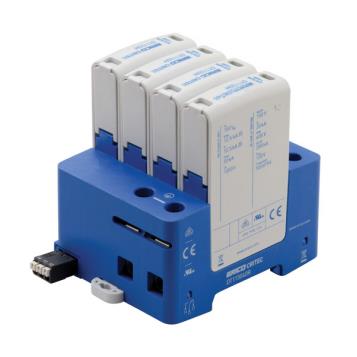

型號Part Number

DT130031R

公稱系統電壓 (Un)

240 V

最大持續操作電壓 (Uc)

300 V L-N
305 V N-PE

公稱放電電流 (In), IEC

20 kA 8/20 μs L-N
50 kA 8/20 μs N-PE

最大放電電流 (Imax), IEC

50 kA 8/20 μs L-N
100 kA 8/20 μs N-PE

脈沖電流 (Iimp)

12.5 kA 10/350 μs

電壓保護水平 (Up), L-N

1,400 V

電壓保護水平 (Up), N-PE

1,500 V

響應時間, L-N

25 ns Max

響應時間, N-PE

100 ns Max

后備熔斷 @ Isccr

250 A @ 50 kA
315 A @ 25 kA

頻率

50 – 60 Hz

短路電流額定值 (Isccr)

25 kA
50 kA

保護模式

L-N
N-PE

暫時過電壓 120分鐘 （Ut/mode）

442 V 安全失效

暫時耐受過電壓 5 s （Ut）

337 V

電壓保護等級 (VPR)

900 V

公稱放電電流 (In), UL

20 kA 8/20 μs

更換模塊

DT1300M

短路電流額定值 (SCCR)

150 kA

技術

熱斷開

連接，實心

35 mm² Max

連接，絞合

25 mm² Max

扭矩 (TQ)

4.5 N-m

濕度

5 – 95 % RH

溫度

-35 至 85 °C

外殼材質

UL® 94V-0 熱塑性塑料

外殼防護等級

IP 20

Mounting

35 mm 頂帽式 DIN 軌

遠程觸點分?jǐn)嗳萘?/span>

0.5 A @ 12 VDC
0.5 A @ 24 VDC
0.5 A @ 48 VDC
1.0 A @ 125 VAC
1.0 A @ 250 VAC

遠程觸點

是

狀態指示

機械旗形組件

深度 (D)

85 mm

高度 (H)

90 mm

寬度 (W)

72 mm

元件重量

0.689 kg

認證詳情

UL® 1449 版本 4 1CA 類

符合規定

EN 61643-11 1 類、2 類
IEC® 61643-11 I 類、II 類

Certifications

CE, ERICO DT1 Series
cURus
VDE

Standard Packaging Quantity

1 pc

UPC

78285693834

EAN-13

0782856938347
